深圳市康普信息技术有限公司

NVS系列拼接处理器
型号: CP-NVS系列拼接控制器
规格: 见产品简介
品牌: 康普恩
编号: SZCP20190402
产品详情



        产品简介

CP-NVS系列拼接控制器是深圳市康普信息技术有限公司推出的拼接控制设备,本系列产品适用于多种格式的视频信号输入输出、拼接、漫游、开窗等场景,可根据您的实际需求,选择最适合的视频输入、输出卡,避免因使用过多的视频转换器从而节省系统成本,降低信号的事故率,降低了视频信号由于过多转换造成的衰减,实现图像信号高保真输出。

CP-NVS系列拼接控制器带有断电现场保护、多种格式信号交换功能,采用纯硬件板卡式结构,安装灵活方便,设备支持HDMI/HDMI-A、DVI、VGA、CVBS/VIDEO、YPbPr、SDI/HD-SDI/3G-SDI、HDBaseT/双绞线/IP、光纤、音频等信号的输入输出。具备多种控制方式:RS232控制、网络控制、触摸屏等。规格上提供6×6、8×8、16×16、32×32、72×72供用户选择。设备可实现4K超高分采集、单屏4画面分割、多种图像显示处理、画面裁切、字符叠加、多用户管理、预监可视化管理。该设备是专为高清数字视频拼接控制工程而设计的广播级工程机。

控制器的灵魂是它的处理能力和稳定性。大分辨率图像拼接处理器采用嵌入式结构设计,内嵌专用操作系统,整个系统封闭式运行,稳定性大大高于基于WINDOWS操作系统的“计算机+板卡”方式的传统控制器。其技术特点为:

(1)独创的FPGA+DSP硬件图形并行处理技术;

(2)最新的基于LVDS高速数字信号交换体系;

(3)所有的输入输出通道都采用单独的专业图像处理芯片进行一对一的图像处理,中间的链路没有带宽的限制,增加的通道不会影响带宽负荷。

图像拼接处理器支持多种视频输入模式,包括复合视频(DVD或摄像头信号),计算机视频(电脑信号VGA或DVI)等。 其中,复合视频,能制式自适应;计算机视频,能支持目前几乎所有的常见显示分辨率,支持包括4096x1536、3072x2304在内的多种超高分辨率信号,支持用户自定义信号模式,支持1080P高清数字视频。提供VGA/DVI输出接口,输出格式和分辨率可选。

图像拼接处理器拥有多种控制方式,包括触摸面板、RS232串口控制、支持IPAD、安卓PAD系统控制。


系统连接图

拼接控制系统主要由信号源、控制器主机、控制端及显示设备组成,前端的多种信号源包括DVI Duallink、DVI、VGA、Ypbpr、HDMI、SDI、CVBS、HDBaseT、Optical Fiber等信号通过相应的输入板卡混插接入到拼接控制器,通过输出端连接到相应的显示设备,包括DLP拼接、LCD拼接、LED等显示设备上进行图像的任意移动、缩放、漫游、叠加、多画面等多种显示功能,控制端采用相应的控制设备对整个系统进行有效的管理和控制。


说明:以上系统连接示意图为产品的通用连接方式,不代表所提供的产品具备以上信号输入、输出类型及显示功能,请以所购买的产品为准。




二、产品特点

1、采用FPGA纯硬件架构,内部无操作系统,无系统崩溃、病毒侵扰、兼容性等问题。模块化设计(包括输入卡、输出卡、切换卡、控制卡、风扇方便以后升级维护、支持热拔插,可配置冗余电源

2、采用先进的机箱结构设计,针对不同的输出、输入信号种类及数量可制定相应的可选输入输出机箱规格,目前具有2U、2.5U、3U、4U、6U、11U等多种可选机箱规格,可制定特殊规格设备,方便配置。

3、ESD军工级静电防护为整个系统保驾护航,同时整机所有输入输出以及交换模块等都采用国际先进SMT贴片技术,使设备以及系统性能更加稳定可靠。

4、支持频繁开关机,开机启动快,支持智能检测(信号源连接情况)。

5、设备内部硬件的高清信号处理机制,切换时间为毫秒级,确保了单个或多个信号进行切换时没有黑场间隔困扰。广播级的快切效果,满足各类系统需求的信号切换无黑场的需求。

6、信号任意开窗、叠加、拉伸、缩放、画中画、漫游;多达38个场景的存储,支持场景轮训

7、支持对所有输入通道进行字符编辑标注,台标叠加功能,可任意设置字体颜色及位置,图像信号画面上方出现字幕,同时取代了常规的类似字幕机的设备而且便用户实时掌握当前显示信号的来源,更大层程度实现高度集成化。

8、支持高清底图功能,在不接入任何电脑信号源以及SD卡内存卡等外置存储设备情况下,设备自身能够输出点对点的静态底图功能,高清底图显示技术

9、欢迎词上墙显示功能,支持滚动字幕,任意多种字体,多种颜色,任意位置,支持各种背景底色,可设置滚动时间,且同时能够存多种欢迎词以备调取显示。

10、高分输入采集板卡(HDMI/DVI双链),分辨率支持到4K×2K等超高分辨率,可自定义超高分辨率

11、支持内容局部采集放大缩小;也支持对非标视频或者视频偏移等应用场合,可以手动裁剪输入视频

12、支持图像边缘处理技术,可对非标准摄像头进行裁边处理,可以有效的解决由于显示端在拼接过程中产生的物理拼缝而引起的图像视觉错位问题。

13、系统具有输出颜色调整功能,可对相应的输出接口进行亮度、对比度、饱和度的调整,针对屏幕颜色不一致、色彩不统一问题,对相应的参数指标进行调整,减少了一系列不必要的麻烦。

14、支持前面板触摸屏,网口、串口RS-232通讯控制,支持中控、IPAD控制。可实现分组功能,分别控制多组拼接屏,每组拼接屏可单独控制,互不影响

15、支持DVI-I输入板卡,输入支持VGA\DVI\HDMI\信号类型,支持一张板卡多种种不同类型信号同时输入
先进的背板交换架构,每一通道分配独立带宽,高达8G/S。处理多路高清信号,图像信号显示实时、不丢帧;逆场同步技术,画面无缝同步切换。


16、支持IP解码板卡(H.265)支持多种品牌网络摄像头接入,无需加入任何软件及硬件解码设备,系统结构更加简洁,支持CIF、D1、720P、1080P等多种格式的信号解码,满足多种以IP监控为主的显示环境需求。

17、信号支持任意开窗、叠加、拉伸、缩放、画中画、漫游;

18、支持信号预监板卡,实现所有输入信号都可以在win/IOS/ANDROID系统软件界面实时预览。支持中控控制,通过编程实现会议室内设备的集中控制;支持无线推屏板卡,实现局域网内信号无线上屏功能。

19、支持权限管理和多用户控制技术,系统具有先进的管理软件,支持多元化控制,具有多用户控制功能,可通过软件划设操作权限,依据权限级别制定不同的操作功能,级别不同,所具有的权限也不同,避免非法操作及权限逾越,便于操作。


系列产品功能

画外画平铺模式

多路或者部分信号以任意矩形显示格式全屏或非全屏显示,单屏最多可以打开4个窗口。



画中画模式

以某幅画面为背景,其他窗口信号采用开窗口平铺显示。


叠加模式

以某个通道画面为背景,其他通道的画面在显示时,窗口与窗口之间部分或者全部覆盖,被覆盖部分没有显示。


缩放和位移

窗口的大小和位置任意可调。


图像边缘屏蔽技术

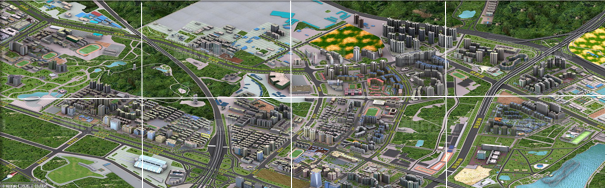

传统的拼接技术,在遇到有边缘的显示器件(例如背投、平板电视、LCD/PDP或者DLP、CRT等有边框的显示器件组成的电视墙)时,分割后的画面再拼接显示时,相邻的两组显示器件间由于存在无法显像的边缘而分割,导致画面不自然变形。

通过精细化像素调整,对边缘信号进行自动扩展,把被显示器件因边缘覆盖的部分内容进行屏蔽,达到自然直观的显示效果,用户在调试时,只需要在控制软件中输入显示单元的尺寸和边缘的大致黑边宽度,该技术即会自动计算所需要屏蔽的范围进行遮盖。


INCLUDEPICTURE "http://www.ckdz.com/common/editor/ewebeditor/uploadfile/20090109193123867.jpg" \* MERGEFORMATINET   INCLUDEPICTURE   "http://www.ckdz.com/common/editor/ewebeditor/uploadfile/20090109193123867.jpg" \* MERGEFORMATINET   INCLUDEPICTURE   "http://www.ckdz.com/common/editor/ewebeditor/uploadfile/20090109193123867.jpg" \* MERGEFORMATINET   INCLUDEPICTURE   "http://www.ckdz.com/common/editor/ewebeditor/uploadfile/20090109193123867.jpg" \* MERGEFORMATINET   INCLUDEPICTURE   "http://www.ckdz.com/common/editor/ewebeditor/uploadfile/20090109193123867.jpg" \* MERGEFORMATINET   INCLUDEPICTURE   "http://www.ckdz.com/common/editor/ewebeditor/uploadfile/20090109193123867.jpg" \* MERGEFORMATINET   INCLUDEPICTURE   "http://www.ckdz.com/common/editor/ewebeditor/uploadfile/20090109193123867.jpg" \* MERGEFORMATINET   INCLUDEPICTURE   "http://www.ckdz.com/common/editor/ewebeditor/uploadfile/20090109193123867.jpg" \* MERGEFORMATINET   INCLUDEPICTURE   "http://www.ckdz.com/common/editor/ewebeditor/uploadfile/20090109193123867.jpg" \* MERGEFORMATINET   INCLUDEPICTURE   "http://www.ckdz.com/common/editor/ewebeditor/uploadfile/20090109193123867.jpg" \* MERGEFORMATINET   INCLUDEPICTURE   "http://www.ckdz.com/common/editor/ewebeditor/uploadfile/20090109193123867.jpg" \* MERGEFORMATINET

边缘调技术

通过对控制软件进行相关的操作,可以对拼接显示屏边缘的显示像素做单个像素精确调整,达到左右拼接的画面完全无缝。该技术适合于前投影、背投影、DLP显示屏等。

INCLUDEPICTURE "http://www.ckdz.com/common/editor/ewebeditor/uploadfile/20090109193123438.jpg" \* MERGEFORMATINET   INCLUDEPICTURE   "http://www.ckdz.com/common/editor/ewebeditor/uploadfile/20090109193123438.jpg" \* MERGEFORMATINET   INCLUDEPICTURE   "http://www.ckdz.com/common/editor/ewebeditor/uploadfile/20090109193123438.jpg" \* MERGEFORMATINET   INCLUDEPICTURE   "http://www.ckdz.com/common/editor/ewebeditor/uploadfile/20090109193123438.jpg" \* MERGEFORMATINET   INCLUDEPICTURE   "http://www.ckdz.com/common/editor/ewebeditor/uploadfile/20090109193123438.jpg" \* MERGEFORMATINET   INCLUDEPICTURE   "http://www.ckdz.com/common/editor/ewebeditor/uploadfile/20090109193123438.jpg" \* MERGEFORMATINET   INCLUDEPICTURE   "http://www.ckdz.com/common/editor/ewebeditor/uploadfile/20090109193123438.jpg" \* MERGEFORMATINET   INCLUDEPICTURE   "http://www.ckdz.com/common/editor/ewebeditor/uploadfile/20090109193123438.jpg" \* MERGEFORMATINET   INCLUDEPICTURE   "http://www.ckdz.com/common/editor/ewebeditor/uploadfile/20090109193123438.jpg" \* MERGEFORMATINET   INCLUDEPICTURE   "http://www.ckdz.com/common/editor/ewebeditor/uploadfile/20090109193123438.jpg" \* MERGEFORMATINET   INCLUDEPICTURE   "http://www.ckdz.com/common/editor/ewebeditor/uploadfile/20090109193123438.jpg" \* MERGEFORMATINET   INCLUDEPICTURE   "http://www.ckdz.com/common/editor/ewebeditor/uploadfile/20090109193123438.jpg" \* MERGEFORMATINET   INCLUDEPICTURE   "http://www.ckdz.com/common/editor/ewebeditor/uploadfile/20090109193123438.jpg" \* MERGEFORMATINET   INCLUDEPICTURE   "http://www.ckdz.com/common/editor/ewebeditor/uploadfile/20090109193123438.jpg" \* MERGEFORMATINET   INCLUDEPICTURE   "http://www.ckdz.com/common/editor/ewebeditor/uploadfile/20090109193123438.jpg" \* MERGEFORMATINET

画面裁剪功能

抽取功能是截取显示画面的部分内容到大屏幕上,截取的内容位置任意设置


预监回显

具有监视功能,可以实现监视器满屏显示大屏幕内容,也可以在软件上可以预览输入的信号


多组屏管理

一台设备可实现对不同输出分辨率拼接屏的同时控制;同一分辨率的拼接屏组数不受限制;各组屏之间信号共享,方便用户管理,降低使用成本。




滚动字幕

可在拼接屏上显示滚动字幕,实现显示标语口号、消息发布等效果。支持自定义滚动字幕的字体、字体大小、字体颜色、字幕底色及滚动速度。


字符叠加

将文字或图片作为信号源的标识,以便在拼接屏上识别各个信号源,图标可设置为文字或图片,并可自定义设置文字字体、大小、颜色、背景颜色以及台标的缩放。


大屏底图

可在拼接屏上整屏显示一幅图像作为底图,这样其他信号源并不能占满拼接屏的情况下仍有底图显示,达到更加美观的显示效果。

支持自定义导入本地图片作为拼接屏底图,无需外置底图机或者额外的板卡,简化系统及操作。








系列产品功能

拼接处理器采用纯硬件模块化技术架构,内部采用阵列式数据交换,独享通道带宽,实现全数字化、无压缩无损的的处理,在提高系统稳定性的同时,还原给人们一个清晰亮丽的视觉效果。

拼接处理器采用先进的单时钟同步技术和帧缓存技术,完美的解决了在拼接显示领域中困扰已久的多窗口之间不同步以及多张输出卡不同步的问题,让人们体验到一个更加连贯流畅的视频显示盛宴。

拼接处理器特有的刀片式模块化设计,满足了对多种信号的接入,支持数字信号(DVI/HDMI/SDI/DP)、模拟信号(VGA/YPbPr/YCbCr/CVBS)、安防信号以及远程传输信号的直接接入(HDBaseT);另外针对现有的超高清的应用,拼接器还支持超高清4K信号接入(4K HDMI/DL DVI/4K DP),满足专业显示领域的显示需求,实现更清晰文字、更鲜活图像的震撼视觉效果。

拼接处理器具备灵活多样的显示形式,拼接、漫游、叠加、画中画、画面分割、滚动字幕等,让用户无需添加外接设备,简单配置即可实现想要的显示效果。

拼接处理器的参数如下表所示:


NVS20系列

产品参数

分类

说明

整机

机箱规模

2U    3U     6.5U    10U

输入规模

8/12    16/24 36/48   92/104

输出规模

12/8    8/12 36/24   72/60

供电电流

110-240V 50-60Hz

散热

智能风扇调速

工作温度

0-50

输入

输入

DVI(一卡四路)

DVI-D

1920*1200@60

AV(一卡四路)

AV


SDI(一卡四路)

SD/HD/3G SDI

1920*1080@60

VGA(一卡四路)

RGBHV

1920*1200@60

HDMI(一卡四路)

HDMI1.3

1920*1200@60

HDMI(4K)(一卡两路路)

HDMI1.4

4000*4000@15/3840*2160@30

Ypbpr(一卡四路)

RAC*3

1920*1200@60

DP(一卡两路路)

DisplayPort1.0

1920*1200@60

IP(H.264)(一卡两路路)

IP Stream

2048*1536@25/1920*1080@30

IP(H.265)(一卡两路路)

IP Stream

4000*3000@25/3840*2160@30


输出

DVI(一卡四路)

DVI-I

1920*1200@60

HDMI(一卡四路)

HDMI1.3

1920*1200@60


功能

高分采集

控制卡热备

B/S架构

场景轮巡

数据备份恢复

多人协作

滚动字幕

状态监测及告警

可视化操作

预布局

在线升级

多组屏

屏间同步

台标显示

大屏底图


NVS40系列

产品参数

分类

说明

整机

机箱规模

2.5U    4U    6.5U      10U

输入规模

16/20   32/40 36/48    92/104

输出规模

8/9    12/18 24/36    72/60

供电电流

110-240V 50-60Hz

散热

智能风扇调速

工作温度

0-50

输入

输入

DVI(一卡四路)

DVI-D

1920*1200@60

AV(一卡四路)

AV


SDI(一卡四路)

SD/HD/3G SDI

1920*1080@60

VGA(一卡四路)

RGBHV

1920*1200@60

HDMI(一卡四路)

HDMI1.3

1920*1200@60

HDMI(4K)(一卡两路路)

HDMI1.4

4000*4000@15/3840*2160@30

Ypbpr(一卡四路)

RAC*3

1920*1200@60

DP(一卡两路路)

DisplayPort1.0

1920*1200@60

IP(H.264)(一卡两路路)

IP Stream

2048*1536@25/1920*1080@30

IP(H.265)(一卡两路路)

IP Stream

4000*3000@25/3840*2160@30



输出

DVI(一卡四路)

DVI-I

1920*1200@60

HDMI(一卡四路)

HDMI1.3

1920*1200@60


功能

高分采集

控制卡热备

B/S架构

场景轮巡

数据备份恢复

多人协作

预布局

在线升级

多组屏

屏间同步

台标显示

大屏底图
